สายไฟ THW คืออะไร แนะนำการเลือกใช้งานให้ถูกต้อง

สายไฟ THW คืออะไร

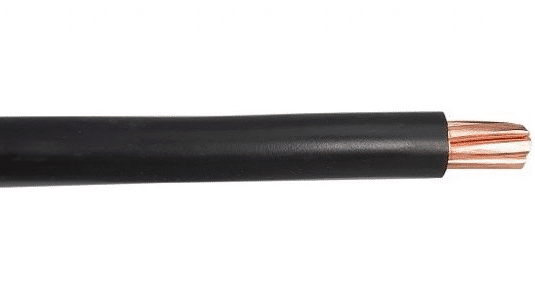

สายไฟ IEC01 หรือ THW เป็นสายไฟชนิดเดียวกัน โดยชื่อที่ใช้อาจแตกต่างกันตามความนิยมในกลุ่มผู้ใช้งาน บางคนเรียกว่า IEC01 บางคนเรียกว่า THW หรืออาจเรียกรวมกันว่า IEC01 THW เป็นสายไฟชนิดที่มีฉนวนเปลือกหุ้มด้วย พีวีซี pvc มีลักษณะกลม หุ้มแกนตัวนำทองแดง โดยตัวนำอาจเป็นลวดทองแดงเส้นเดี่ยวเส้นเดียว หรือ เป็นลวดทองแดงหลายเส้น แต่ไม่ถึงขนาดเป็นเส้นฝอย ๆ บิดเกลียว แรงดันไฟฟ้าไม่เกิน 450/750โวลท์ 70องศาC

>> ราคา สายไฟ THW ทั้งหมด ที่เรามีจำหน่าย <<

ข้อบังคับสีของสายไฟ THW

การเลือกสีของสายไฟ THW ให้เลือกใช้งานตามข้อบังคับของการไฟฟ้า โดยต้องใช้ สีน้ำตาล ดำ เทา จะเป็นสีหลัก สำหรับเป็นเส้น Line(L) L1 L2 L3 ตามลำดับ ส่วนสี ฟ้าอ่อน ใช้เป็นเส้น neutron(N) ส่วนสี เขียวแถบเหลืองจะใช้เป็นสายดิน ลงกราวด์ ground (G) ส่วนสีอื่น แดง เหลือง ขาว ก็อาจใช้ในวงจร ย่อย ๆ เพื่อแบ่งกลุ่มวงจร หรือ กำหนด เพื่อความเข้าใจในการแยกวงจร

ขนาดของสายไฟ THW

สายไฟ THW มีขนาดกันตั้งแต่ เล็กไปจนขนาดใหญ่ ตั้งแต่ 1.5sqmm. ไปจนถึงถึง 400sqmm. (sqmm. square milimeter คือพื้นที่หน้าตัดของทองแดงไม่รวมฉนวน) การใช้งานขึง ยึดโยง บนลูกถ้วย บนแร็ค ร้อยท่อเหลือง ท่อขาว รางไวร์เวย์ wire way ท่อเหล็ก EMT IMC ท่ออ่อนเหล็ก ท่ออ่อนกันน้ำ โดยยึดไปกับแนวกำแพง แนวรั้ว ในฝ้า ใต้ฝ้า โดยสายไฟ THW IEC01 ห้ามนำไปฝังดิน การทนกระแส ของสาย THW ดูได้ที่ตารางข้างล่าง

คุณสมบัติของสายไฟ THW

• ทนทานต่อสภาพแวดล้อมที่หลากหลาย เช่น น้ำและสารเคมี ช่วยเพิ่มความปลอดภัยและความคงทน
• ใช้งานได้ดีในระบบเดินสายภายในตัวอาคาร
• เหมาะสำหรับการเดินสายบนราง Wire-Way เพิ่มความเป็นระเบียบในการจัดเก็บสายไฟ
• เหมาะสำหรับการเดินร้อยท่อใต้ฝ้าในอาคารที่พักอาศัย
• สามารถใช้เดินลอยในอากาศได้ โดยมีฉนวนที่ป้องกันการเสื่อมสภาพจากสภาพอากาศ

ประเภทของสายไฟ THW

• THW-f (60227 IEC 02) : สายไฟที่มีฉนวน PVC หุ้ม ตัวนำเป็นทองแดงชนิดสายฝอยที่ยืดหยุ่นสูง เหมาะสำหรับติดตั้งในตู้คอนโทรลหรืองานไฟฟ้าในพื้นที่แคบ ใช้งานสะดวก
• THW (60227 IEC 01) : เป็นสายไฟที่มีฉนวน PVC หุ้มภายนอก ตัวนำเป็นทองแดงแบบแกนเดี่ยวชนิดแข็ง เหมาะสำหรับการใช้งานในระบบไฟฟ้าภายในอาคารและระบบไฟฟ้าแรงดันต่ำ มีหลายสีให้เลือกตามมาตรฐานมอก. ทำให้เหมาะกับการใช้งานในระบบไฟ 3 เฟส

ข้อแนะนำการใช้สาย THW แต่ละขนาดให้เหมาะสม

ข้อแนะนำสำหรับใช้งานสายไฟ IEC01 THW ในเบื้องต้น สำหรับในอาคารบ้าน และสำนักงานทั่วไป บางขนาดที่เราใช้งานบ่อย ๆ ให้คำนึงถึง การติดตั้ง จำนวนสายและขนาดของสาย ในท่อและรางให้ถูกต้อง นอกจากนั้นจะต้องคำนึงถึงความยาวของสาย แรงดันตก สภาพอุณหภูมิแวดล้อมเป็นสำคัญ

• สายไฟ IEC01 THW 1×1.5 sqmm เหมาะสำหรับต่อวงจรหลอดไฟทั่วไป เช่น โคมไฟ และอุปกรณ์ที่ใช้ไฟไม่มาก มักใช้งานร่วมกับเบรกเกอร์ขนาด 10A–16A ขึ้นอยู่กับวิธีการติดตั้ง
• สายไฟ IEC01 THW 1×2.5 sqmm สายขนาดยอดนิยมสำหรับวงจรย่อยของเต้ารับ หลอดไฟ เครื่องทำน้ำอุ่น เตาไฟฟ้ากำลังไม่เกิน 3,500 วัตต์ และแอร์ขนาดไม่เกิน 18,000 BTU รวมถึงมอเตอร์หรือปั๊มน้ำขนาดเล็กไม่เกิน 1,500W (2HP) ใช้งานร่วมกับเบรกเกอร์ขนาด 16A–20A ตามการออกแบบ
• สายไฟ IEC01 THW 1×4 sqmm เหมาะสำหรับวงจรที่ใช้กำลังไฟฟ้าสูงขึ้น เช่น เต้ารับสำหรับเครื่องใช้ไฟฟ้ากำลังกลาง เครื่องทำน้ำอุ่นไม่เกิน 4,500 วัตต์ และใช้เป็นสายป้อนหลักสำหรับห้องขนาดเล็ก ควรใช้เบรกเกอร์ขนาด 20A–25A
• สายไฟ IEC01 THW 1×6 sqmm เหมาะกับการจ่ายไฟให้เครื่องทำน้ำอุ่นสูงสุด 6,000 วัตต์ แอร์ขนาดใหญ่ หรือใช้เป็นเมนห้องที่มีหลายวงจร ใช้ร่วมกับเบรกเกอร์ขนาด 25A–32A
• สายไฟ IEC01 THW 1×10 sqmm ใช้กับเครื่องทำน้ำร้อน 8,000–10,000 วัตต์ หรือเป็นสายป้อนห้องพักที่มีหลายอุปกรณ์ เช่น แอร์ ไมโครเวฟ เตาไฟฟ้า โดยใช้เบรกเกอร์ 40A และหากติดตั้งแบบร้อยบนแร็ค อาจใช้เบรกเกอร์สูงถึง 50A
• สายไฟ IEC01 THW 1×16 sqmm เหมาะกับเครื่องใช้ไฟฟ้าหรือเครื่องจักรที่ใช้พลังงานสูง หรือใช้เป็นสายเมนที่ต่อจากมิเตอร์ขนาด 15(45)A เข้าสู่ตู้คอนซูเมอร์ ควรควบคุมด้วยเบรกเกอร์ขนาด 50A ที่มีค่ากระแสลัดวงจรตามมาตรฐานการไฟฟ้า
• สายไฟ IEC01 THW 1×25 sqmm เมื่อร้อยในท่อ เหมาะสำหรับเป็นสายป้อนวงจรตามชั้นของอาคารที่มีพื้นที่และโหลดสูง โดยใช้เบรกเกอร์ 63A
• สายไฟ IEC01 THW 1×35 sqmm เหมาะสำหรับอาคารที่มีการใช้พลังงานจำนวนมาก โดยติดตั้งในท่อและใช้เบรกเกอร์ขนาด 80A หรือขอมิเตอร์ 30(100)A ต้องคำนึงถึงการเดินสายและขนาดเบรกเกอร์ให้เป็นไปตามข้อกำหนด
• สายไฟ IEC01 THW 1×50 sqmm ใช้เป็นสายเมนหลักของอาคารขนาดใหญ่ที่มีหลายห้องและอุปกรณ์ไฟฟ้าจำนวนมาก ติดตั้งในท่อหรือราง ใช้เบรกเกอร์ขนาด 100A และสามารถขอมิเตอร์ขนาด 30(100)A ได้ตามมาตรฐาน
• IEC01 THW ขนาดใหญ่กว่า 50 sqmm ขึ้นไป ใช้ในงานระดับอาคารหรือโรงงานอุตสาหกรรม เนื่องจากหน้าตัดทองแดงใหญ่ขึ้นจึงรองรับกระแสไฟฟ้าได้มาก ต้องคำนวณการใช้งานให้เหมาะสมทั้งในด้านความปลอดภัยและความคุ้มค่า

ข้อดี-ข้อจำกัดของสายไฟ THW

• ข้อดีของสายไฟ THW
  • มีความทนทานต่อสภาพแวดล้อมหลากหลาย ทำให้ปลอดภัยในการใช้งาน
  • ฉนวน PVC หุ้มภายนอกช่วยลดความเสี่ยงต่อการเกิดไฟฟ้าลัดวงจร
  • สามารถใช้ได้ทั้งภายในและภายนอกอาคาร รวมถึงงานเดินลอยและการติดตั้งในราง Wire-Way
  • เหมาะสำหรับการใช้งานในระบบไฟฟ้าแรงดันต่ำและระบบไฟฟ้า 3 เฟส
• ข้อจำกัดของสายไฟ THW
  • สายไฟ THW ห้ามฝังลงดินอย่างเด็ดขาด ไม่ว่าจะเป็นการร้อยท่อหรือการเดินเปล่า
  • สายแบบ THW ที่มีตัวนำแข็งไม่เหมาะกับการใช้งานที่ต้องการความยืดหยุ่นสูง

สายไฟฟ้า THW ทนทานหรือไม่

สายไฟ THW นับว่าเป็นหนึ่งในประเภทสายไฟที่ทนทานสูง เนื่องจากมีฉนวน PVC หุ้มที่สามารถป้องกันความชื้น น้ำ และสารเคมี ช่วยให้สายไฟทนทานต่อสภาวะแวดล้อมต่าง ๆ โดยเฉพาะการใช้งานในอาคารที่อาจมีปัจจัยเสี่ยงที่หลากหลาย เหมาะสำหรับการใช้งานในระยะยาว ทั้งนี้ความทนทานของสายไฟยังขึ้นอยู่กับการติดตั้งที่ถูกวิธีและการดูแลรักษาที่เหมาะสม
